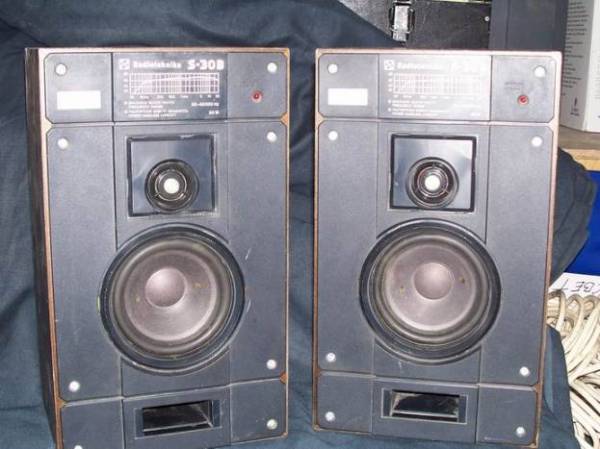

У меня уже есть пара аналогичных колонок. Но хотелось звук 5,1 но за небольшие средства. Первая пара С-ок мне обошлась в 15$, плюс голимый усилитель на первое время. Вторая пара мне досталась за 10$, причем с доставкой. Т.е. за 25$ получилась четверка колонок по 20 РЕАЛЬНЫХ Ватт.
Вскрытие показало ужасное заводское исполнение обеих пар колонок. Пришлось вспоминать, откуда растут руки и браться за дело.
Для модернизации понадобилось:
- Отвертки, обычная и крестовая;
- Провод, сечением 1мм, длинной около 1,5 м;
- Пластилин или герметик, куска с полкулака должно хватить;
- Паяльник и принадлежности;
- Кусачки;
- Техническая вата, таких тюков как были в колонке мне понадобилось 2.5;
- Клей ПВА;
Первым делом, полностью разбираем колонку:
- Снимаем пластиковую панель
- Выкручиваем динамики и отсоединяем их
- Выкручиваем заднюю крышку с фильтром
- Вынимаем тюк с ватой
- Зачищаем поверхности от останков пластилина
Остается голые деревянный корпус.

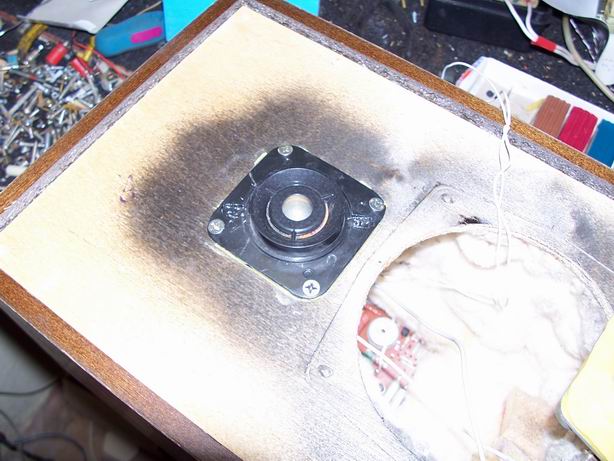

Начинаем с того, что заклеиваем зазоры
(если они есть) внутри корпуса колонки пластилином. (не ищите сходства с S-30,
снимок внизу другой колонки).
Кладем колонку на стол и начинаем
обмазывать клеем внутреннюю поверхность колонки клеем ПВА. Я начинал с
фазоинвертора.
Все сразу заливать не надо, небольшими
площадями размером с ладонь. Далее на свежий клей укладываются тампоны ваты,
таких размеров, что бы слой ваты имел толщину 3-4 см. Отверстие
фазоинвертора заклеивать нельзя!!!
Таким макаром заклеиваем всю внутреннюю
поверхность колонки.
Вид
на заднюю часть.
После того как корпус оклеен, приступаем к

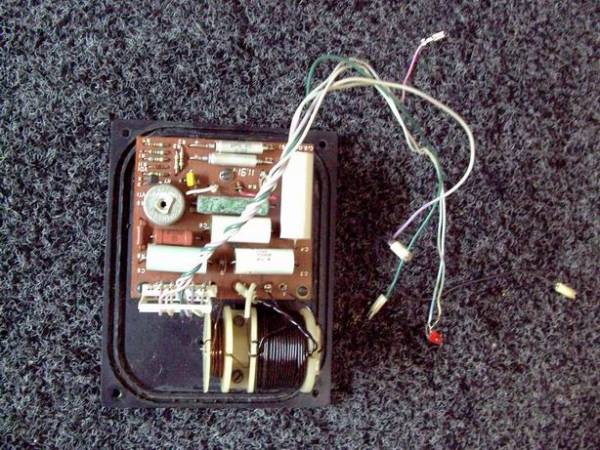

переделке фильтров. Изначально имеем фильтр в котором есть недостатки:
-
Тонкие
провода идущие к динамикам и входному разъему.
-
Токоведущие
дорожки на плате имеют местами небольшую ширину.
-
В
моем экземпляре я обнаружил даже парочку КЗ на плате – что так же устраняем.
-
Два
разъемных соединения, хоть и надежных, но все-таки разъемных.
Избавляемся от разъемов на плате и
динамиках. Будьте внимательны, не перепутайте провода, пометьте на бумаге их
назначение перед тем как приступать к переделке!!! Отрезаем куски провода
нужной длинны и подпаиваем их вместо разъема на плате, со стороны дорожек.
Концы проводов залуживаем. Светодиод с его проводами так же подпаиваем на
плату. Разъемы выкидываем.
Входные разъемы подключения колонок так же
подпаиваем на плату хорошим проводом, причем в места, где печатные проводники
имеют большое сечение.

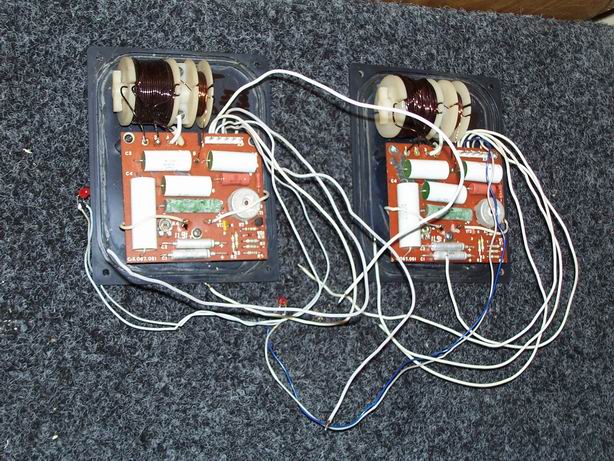

Получаются такие штуки:
Теперь наша задача установить фильтры на
место.
Из пластилина скручиваем "веревочку”
которую укладываем в канавку панели фильтра. Устанавливаем фильтр на место, как
можно сильнее его прижав к корпусу. Закручиваем шурупами.

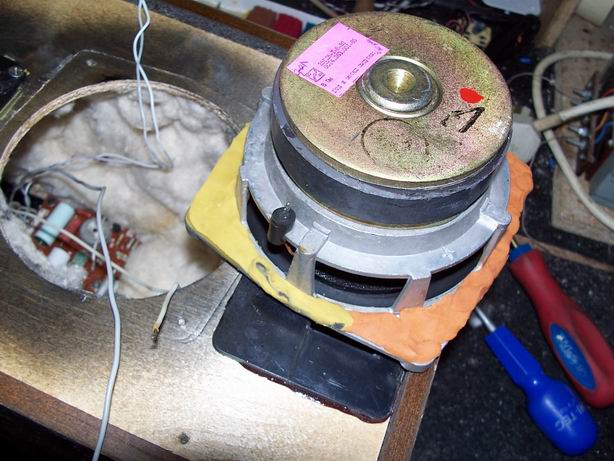

Устанавливаем динамики. Залуженные провода
подпаиваем прямо к динамику.
Помните про цоколевку. Устанавливаем
динамики в корпус.
Так же используем пластилин или герметик,
но не толстым слоем. Закручиваем все как можно сильнее.
В целом колонка уже готова к работе. Но
пластиковая панель имеет железные сетки, для защиты от любопытных людей. Для
защиты от таких людей есть более верное средство – ложкой по рукам. В своих
колонках железные сетки я снял. Может дизайн колонки и стал хуже, но преграда
на пути звука от динамиков была устранена. Дабы устранить возможное дребезжание
пластиковой панели, между панелью и корпусом кладем куски пластилина.
Прикручиваем пластиковую панель на место.
Теперь все готово, можно подключать и оценивать, что получилось.
|
