На днях товарищ спросил меня, возможно ли подключить
старый, советский усилитель 80-х годов выпуска, вместе с колонками к
компьютеру.
 | Я долго незадумываясь, ответил – ДА, возможность такая
есть, но сначало надо найти и купить или самому собрать шнур –
переходник, потому что он не стандартный. На сегодняшний день такие
шнуры – переходники можно приобрести в радиомагазинах, на местных
рынках радиотоваров или специализированных магазинах по
радиоэлектроники. |
Итак, в наличии уже были старые провода с нужными мне штекерами, мне их только пришлось обрезать и перепаять.
На рис.2 – изображение схемы распайки штекера (DIN – 5 контактов), все контакты распайки на изображении промаркированы разным цветом, чтобы лучше было визуально понять, куда что паять. Он мне понадобится для подключения к универсальному входу усилителя (УЗЧ).

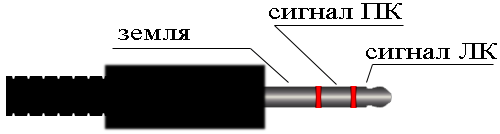

| На рис.3 – изображение схемы распайки контактов штекера (jack – 3.5), который применяется почти со всеми наушниками промышленного производства. Он мне понадобится для подключения в гнездо к системному блоку (ПК).
|
Кстати, провода соединения между штекерами лучше использовать с экранированной оплеткой, чтобы небыло слышно посторонних призвуков в колонках. После сборки нужного мне переходника, все нужно поключить и проверить, что получилось и как звучит.
1. Подключаем штекер (jack – 3.5 ) к линейному выходу (зеленого цвета) на задней стенке системного блока.
2. Подключаем штекер (DIN – 5 контактов) к линейному входу (в гнездо универсального входа) усилителя (УЗЧ).
3. Подключаем колонки (колонки пассивные на ваше усмотрение) к звуковому выходу усилителя.
На рис.4 – изображение схемы подключения всех элементов вместе.
Если провод – переходник правильно собрать и все элементы подключить правильно, при включении всей аппаратуры должен появиться звук в колонках (акустике).
|
Сабвуфер на динамиче...
