Всем привет.
Объяснять, что такое расширенная стереобаза совершенно бесполезно - это надо услышать. А чтобы услышать - это надо сделать. О том и пойдет разговор.
Нижеописанная микросхема TDA3810 производства Philips Semiconductors умеет делать следующие вещи: передавать стерео сигнал в его обычном - стерео виде, расширять стереобазу в два раза, превращать монофонический сигнал в псевдо-стерео.
Основные характеристики следующие:
Напряжение питания, В......................................4,5 - 16,5
Потребляемый ток в режиме молчания, мА...........6
Входное сопротивление, кОм..............................75
Коэффициент гармоник, %..................................0,1

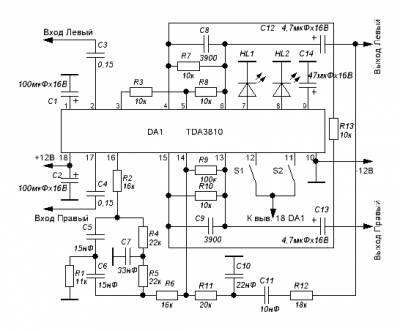

Схема включения следующая:
Управление режимами работы микросхемы осуществляется путем топтания рубильников S1 и S2.
В исходном состоянии, когда оба выключателя разомкнуты, ммикросхема просто передает сигнал со входа на выход внося свои 0,1 процент искажений. Однако, если мы замкнем оба переключателя сразу, то получим стереобазу, расширенную в два раза. Если же замкнем только S2 и подадим моно сигнал, то получим псевдо-стерео на выходе.
Светодиоды HL1 и HL2 загораются соответственно в случае расширенной стереобазы и псевдо-стерео. Если оба выключателя разомкнуты, то и светодиоды не горят.
Обвязка.
Применена одна китайщина - при этом всё работает. Резюки - С1-4, кондёры - КД2, К10-17Б, К50-35. Светодиоды - NoName синие яркие. Выключатели - MTS-2 (аналог SS-1018), ON-ON, 2 контактные группы. Текстолит - какой под руку попался. Как контакты - просто линейки штырей с шагом 2,54.
Питание - 12В, стабилизированных.
Результаты испытаний:
1.Расширение. По настоящему масштабное звучание. Перед слушателем простирается зал в несколько сотен квадратных метров, объём зависит от музыки. Процессор как будто раскрывает потерянный объём в цифровой записи (на аналоге не пробовал). Притом объём наблюдается во всём диапазоне частот, а не на определённом участке, как во многих ширпотребных аппаратах, так что звучит это более чем пристойно. Интересно то, что форсируется эмоциональность музыки. Особо порадовала 3810 на авиасимуляторе - игра сильнее затягивает. Спасёт любителей компрессии.
2.Эмуляция. Его я обозвал "Режим долбёжки". Почему? Услышите: Режим хорош для а - собсно, эмуляции и б - если уходишь в другую комнату.
|
