  Активный сумматор каналов для сабвуфера
При отсутствии отдельного линейного выхода для сабвуфера (LFE – Low Frequency Effects) для подключения сабвуфера применяют сумматор для смешивания линейных стерео выходов.

Простейший сумматор можно выполнить на двух сопротивлениях, но пассивный сумматор дает затухание сигнала и возможно ухудшение разделения стереоканалов из-за невысокого входного сопротивления сумматора.
 Чтобы устранить указанные недостатки нужно перейти от пассивного варианта сумматора к активному смесителю сигналов левого и правого каналов. Ниже представлена схема активного сумматора каналов на биполярных транзисторах КТ3102:

Если биполярные транзисторы заменить полевыми, то можно избавиться от разделительных конденсаторов С1-С4, что гораздо повысит качество устройства. При использовании двух полевых транзисторов с напряжением отсечки более 3 вольт (КП303Г, КП303Е) необходимый режим работы достигается без смещения на затворе:

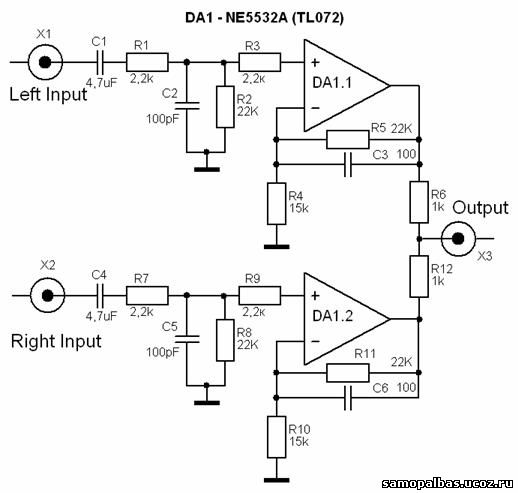

Также активный качественный сумматор можно выполнить на двух операционных усилителях:

 Для практического применения – построения качественного сумматора следует использовать 2 последние схемы активных сумматора на полевых транзисторах или на операционных усилителях.
Учитывая специфику восприятия человеком низкочастотного звука к усилителям и другим электронным устройствам, предназначенных для работы с сабввуфером, предъявляются менее жесткие требования, нежели для аналогичных блокам СЧ/ВЧ диапазонов звукового тракта. На основании этого схема на полевых транзисторах является достаточно добротной и качественной для данного класса устройств и может применяться в достаточно высококачественных сабвуферах.
