Усилитель мощности НЧ собран на микросхеме TDA7386. Представляет из себя простой, но в тоже время обладающий неплохими характеристиками четырехканальный усилитель.
Основные характеристики следующие:
Напряжение питания, В.............................. 6...18
Входное сопротивление, кОм...................... 100
Выходная мощность, Вт............................... 4x30
Диапазон воспроизводимых частот, Гц.......... 20...20000

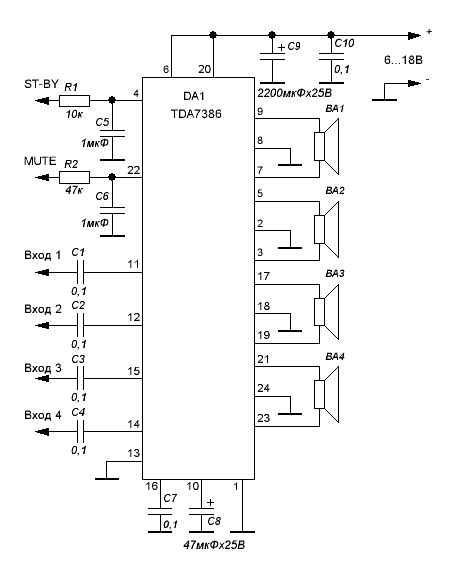

Схема усилителя:
Правильно собранный усилитель в настройке не нуждается.
|
