Маленький усилитель мощности 2 х 18 Вт. В зависимости от применямых микросхем (TDA2030, TDA2030A, TDA2040, TDA2050) мощность усилителя может быть разной. Более мощные компоненты имеют меньшие искажения.
В блоке аналоговых усилителей использованы два идентичных усилителя на микросхемах TDA2030(A) в стандартной схеме включения с однополярным питанием. Не меняя топологии можно использовать микросхемы TDA2040 и TDA2050 (не впаивая диоды), при этом соответсвенно изменяется мощность. Микросхемы расположены на радиаторе HS-xxx-xx, для этого просверлены отверстия 2,5 мм и нарезана резьба М3 для крепления винтом. Для улучшения теплового контакта используется теплопроводная паста КТП-8.
Усилитель для наушников выполнен на интегральном маломощном усилителе К174УН31 фирмы "Ангстрем" также в стандартном включении. Данная микросхема отличается минимумом компонентов и неплохими характеристиками. В оригинальной схеме С28, С29 имеют номинал 470мк, в данном проекте используются очень распространенные электролиты на 1000 х 6,3 В, т.е. можно использовать конденсаторы номиналом 470мк с посадочными габаритами диа.8 х 3,5 мм.

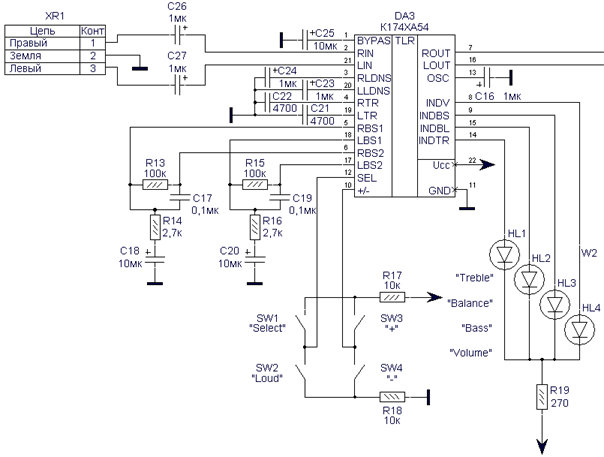

Блок электронной регулировки громкости выполнен на микросхеме К174ХА54 фирмы "Ангстрем". Этот блок нуждается в дополнительной отладке. Иногда появляются странные щелчки при изменении громкости. До сих пор не понятно что это - ошбика в схеме, топологии или просто неудачный экземпляр микросхемы.
Блок стабилизатора напряжения разработан на прецизионном стабилитроне К142ЕН19А (TL431) и составном транзисторе (пара КТ3102 и КТ819А). Для напряжения питания +12 В сопротивление R100 составляет 470, при +14 В для TDA2030A, а также TDA2040 и TDA2050 - 560. Установка точного значения производится с помощью регулируемого резистора R102. Катушка L1 фильтрует помехи по питанию (шумы от вентилятора), намотана на кольце МН2000 диаметром 12 мм проводом 1 - 2 мм до заполнения.
Цифровая часть включает в себя два D-триггера (КР1533ТМ2), включенные по схеме счетчика тактов. Т.е. каждое нажатие меняет состояние - включено, выключено. Один триггер управляет силовым стабилизатором (через R104 на базу VT102), второй управляет твердотельным реле КР293КП3. Также триггеры управляют светодиодами через ключи, показывающими текущее состояние усилителя. Ключ триггера питания управляет подсветкой лицевой панели. См. общую схему.
Расположение компонентов

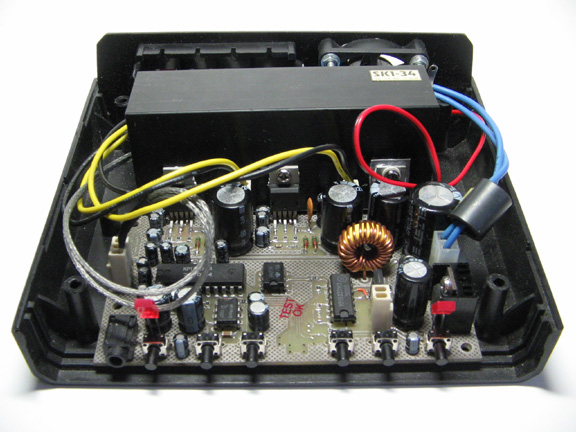

Расположение платы в корпусе
Вид спереди без лицевой панельки

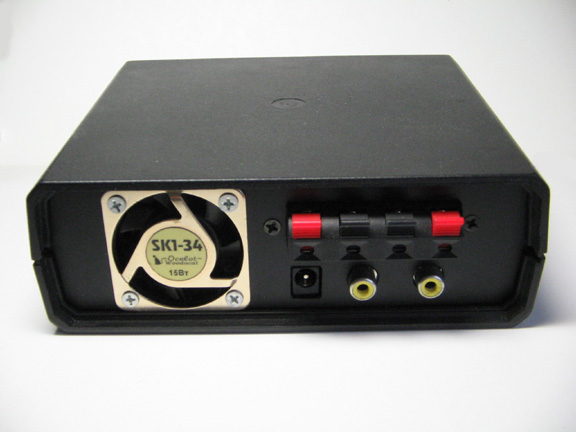

Вид сзади
|
